Ζιμπό - Μανσόν Σύνδεσμοι

0.0/5 rating (0 votes)

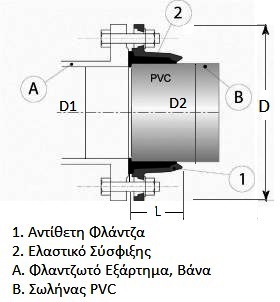

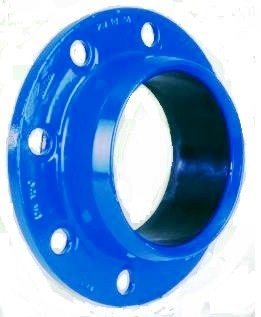

Σύνδεσμος ολίσθησης απλός Quick - Φλαντζωζιμπό
Ο σύνδεσμος Quik χρησιμοποιείται για τη σύνδεση σωλήνα PVC με κάποιο φλαντζωτό εξάρτημα όπως είναι οι δικλείδες, φλάντζες ή με δεύτερο παρόμοιο σύνδεσμο στη περίπτωση σύνδεσης με σωλήνα από άλλο υλικό (σιδηροσωλήνας, πολυαιθυλενίου ΡΕ).   skitso1    quick1
D1 40 50 50 65 65 80 100 125 125 150 200
D2 40 50 63 63 75 90 110 125 140 160 200
L 50 53 54 54 58 62 68 73 76 82 91
D 150 165 165 185 185 200 220 250 250 285 340
€/τεμ KZ 44.60 45.20 45.20 47.10 49.00 40.80 60.48 62.20 KZ 92.80

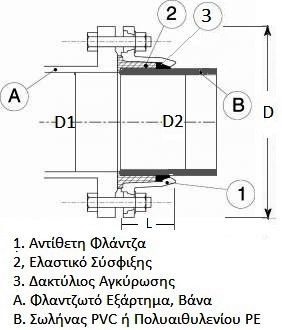

Σύνδεσμος ολίσθησης με αγκύρωση Quick - Φλαντζωζιμπό
Ο σύνδεσμος Quik χρησιμοποιείται για τη σύνδεση σωλήνα PVC ή πολυαιθυλενίου ΡΕ με κάποιο φλαντζωτό εξάρτημα όπως είναι οι δικλείδες, φλάντζες ή με δεύτερο παρόμοιο σύνδεσμο στη περίπτωση σύνδεσης με σωλήνα από άλλο υλικό (σιδηροσωλήνας, πολυαιθυλενίου ΡΕ).   skitso2    quick2
D1 40 50 50 65 65 80 100 125 125 150 200
D2 40 50 63 63 75 90 110 125 140 160 200
L 50 53 54 54 58 62 68 73 76 82 91
D 150 165 165 185 185 200 220 250 250 285 340
€/τεμ KZ 56.70 56.40 58.50 62.70 39.50 47.70 84.60 92.20 124.30 144.00

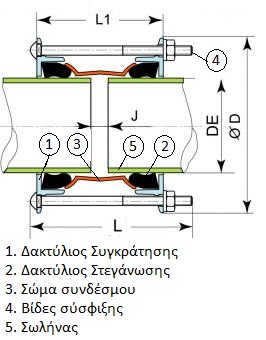

Σύνδεσμος ολίσθησης Ultralink - Ζιμπό
Ο σύνδεσμος Ultralink χρησιμοποιείται για τη σύνδεση σωλήνων  ίδιου ή διαφορετικού υλικού. Η σύνδεση επιτυγχάνεται με τη σύσφιξη των ντιζών-βιδών. Ο ελαστικός δακτύλιος στεγάνωσης έχει κωνική μορφή έτσι ώστε όσο μεγαλύτερη είναι η σύσφιξη τόσο καλύτερη στεγάνωση επιτυγχάνεται.
Η απόσταση που απέχουν οι δύο σωλήνες (βλ.σχήμα J) επιτρέπει τη γωνιακή εκτροπή κάθε σωλήνα κατά 6°.		   skitso3    ultralink
DΕ 49-71 62-84
 80-102 97-127 123-153 151-181 170-200 196-226
D
 176 190 208 240 267 295 315 342
L 182 182 182 232 232 232 262 262
L1
 104-152 104-152 107-155 127-188 135-197 144-207 150-214 159-224
J 4-20 4-20 5-20 7-25 8-25 9-29 10-32 12-35
€/τεμ KZ 25.20 30.40 35.90 58.80 62.50 70.80 129.00


Σύνδεσμος ολίσθησης PVC - Ζιμπό

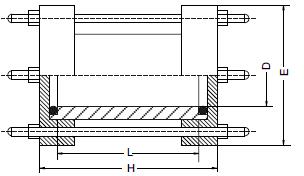

Ο σύνδεσμος ολίσθησης χρησιμοποιείται για τη σύνδεση σωλήνων  ίδιου υλικού που επιτυγχάνεται με τη σύσφιξη των ντιζών-βιδών. Η στεγανότητα εξασφαλίζεται με τον ελαστικό δακτύλιο και με τη σύσφιξη των ντιζών.   zibo 5126 dim    zibo 5126
D 63
 75 90 110
H
 104
 120 130 159
L 80
 92 104.5 131
E
 101.5
 121.5 143.5 164
€/τεμ 7.80 9.30 12.00 15.50


Σύνδεσμος ολίσθησης PVC - Μανσόν

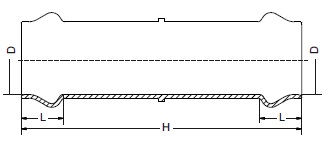

Ο σύνδεσμος ολίσθησης χρησιμοποιείται για τη σύνδεση σωλήνων  ίδιου υλικού. Η στεγανότητα εξασφαλίζεται με τους ελαστικούς δακτύλιους που βρίσκονται στα άκρα του συνδέσμου.   skitso4   maanson 5001
  Σύνδεσμος-Μανσόν Ελαστικοί Δακτύλιοι
D 63
 75 90 110  63 75 90 110
H
 104
 120 130 159
L 80
 92 104.5 131
E
 101.5
 121.5 143.5 164
€/τεμ 9.50
 10.00 10.50 13.00 0.75 0.95 1.25 1.80
              Οι τιμές περιλαμβάνουν 24% ΦΠΑ
